Présentation

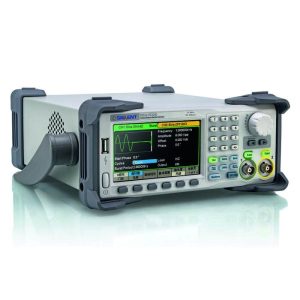

Le nouveau générateur de signaux / fonctions arbitraires à double canal de la série SDG1000X de SIGLENT propose une bande passante de 30 MHz, un taux d’échantillonnage de 150 MSa/s et une résolution verticale de 14 bits.
La technique brevetée EasyPulse aide à résoudre les faiblesses inhérentes aux générateurs DDS traditionnels lors de la génération de formes d’ondes pulsées, et le générateur carré spécial est capable de générer des formes d’onde carrées jusqu’à 30 MHz avec une faible gigue.
Avec ces avantages, le SDG1032X peut fournir aux utilisateurs une variété de signaux haute fidélité / faible gigue tout en répondant aux exigences croissantes d’un large éventail d’applications complexes et variées.
Écran couleur TFT 4,3 pouces
2 voies de sortie avec une amplitude max de 20 Vcc
Echantillonnage 150 Méch/s, résolution verticale 14 bits
Technologie EasyPulse de génération de signaux avec faible jitter
Modulation analogique et numérique : AM, DSB-AM, FM, PM, FSK, ASK, PSK et PWM
Sweep et Burst
Génération d’harmoniques
Compteur de fréquence de haute précision
Interfaces en standard : 2 x USB et LAN. En option : GPIB
Dimensions / masse : 260 x 107 x 296 mm / 3,4 kg.
Caractéristiques techniques
– Double canal, avec bande passante jusqu’à 30 MHz et amplitude jusqu’à 20 Vpp.
– Taux d’échantillonnage de 150 MSa / s, résolution verticale de 14 bits et longueur d’onde de 16 kpts
– La technologie innovante EasyPulse, capable de générer des formes d’onde d’impulsion à plus faible gigue, apporte une large gamme et une précision extrêmement élevée en termes de largeur d’impulsion et de réglage des temps de montée / descente.
– Circuit spécial pour la fonction d’onde carrée, peut générer des ondes carrées jusqu’à 60 MHz avec une gigue inférieure à 300 ps + 0,05 ppm de période
– Beaucoup de types de modulation analogiques et numériques: AM, DSB-AM, FM, PM, FSK, ASK, PSK et PWM
– Fonctions de balayage et d’éclatement
– Fonction du générateur d’harmoniques
– Fonction de combinaison de forme d’onde
– Compteur de fréquence de haute précision
– Interfaces standard : hôte USB, périphérique USB (USBTMC), LAN (VXI-11)
– Interface optionnelle : GPIB
– Fonction de combinaison de forme d’onde
– Écran TFT-LCD 4.3
