Le courant de faisceau le plus élevé dans un spot de taille nanométrique

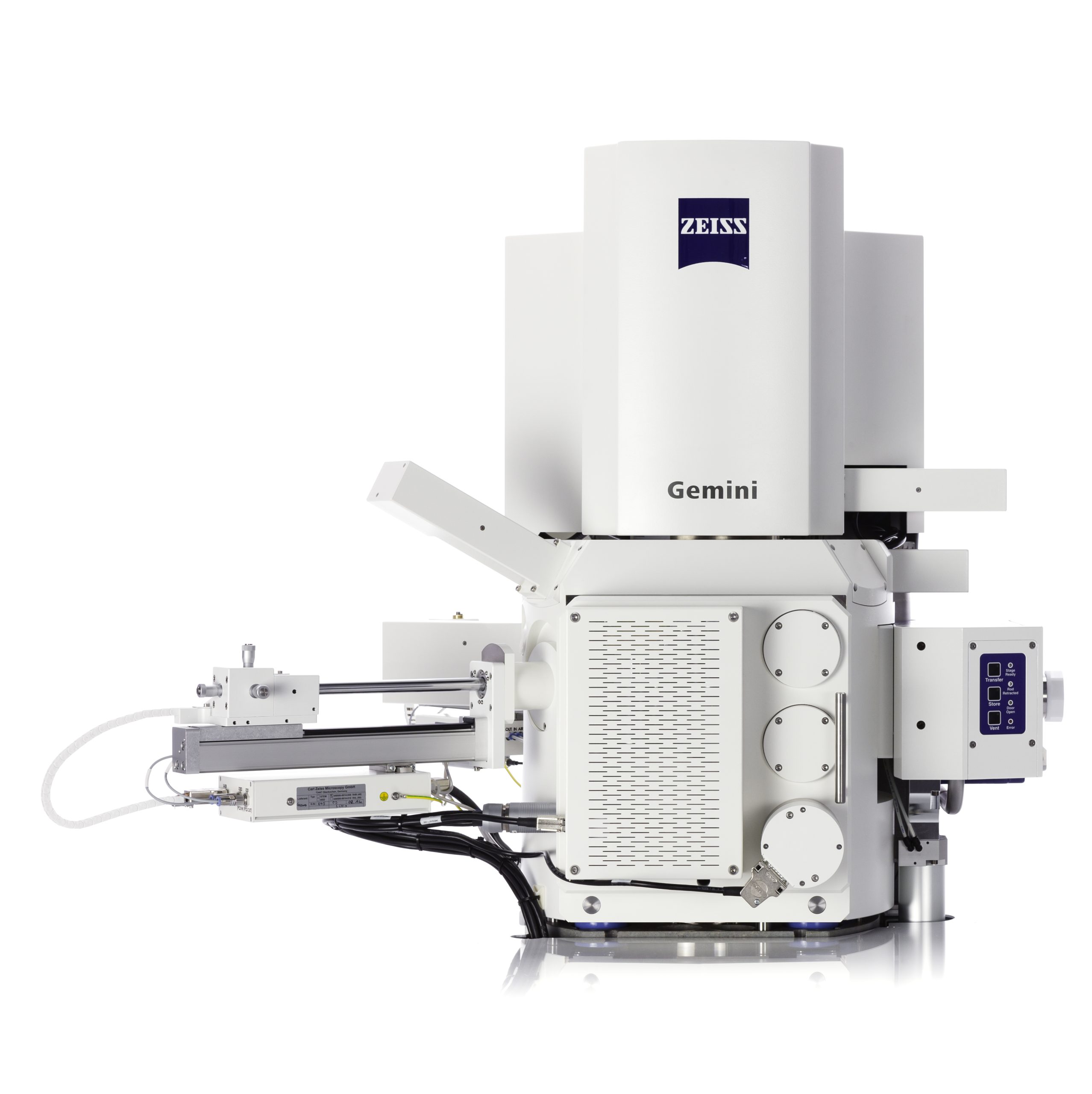

Basé sur la nouvelle colonne GEMINI II et le système de détection complet ZEISS, MERLIN est la solution idéale pour une analyse de l’image complète et la caractérisation des échantillons biologiques. Avec le courant de faisceau le plus élevé dans un spot de taille nanométrique, MERLIN réalise l’imagerie la plus rapide des grands champs de vision à une résolution FE-SEM, parfait pour l’imagerie simplifiée de grands échantillons tels que les cellules ou les coupes de tissus de cerveau, de reins, en pathologie, en botanique et en médecine légale.

La vitesse de collecte d’images est encore améliorée avec des temps de transferts d’échantillon de moins de 60 secondes. Une vue simultanée des signaux de quatre détecteurs permet de comparer les images sans changements d’alignement pour tous les matériaux biologiques non conducteurs grâce à la compensation de charge exclusive avec nettoyage in-situ de MERLIN. Les utilisateurs novices sont capables d’obtenir des résultats professionnels en utilisant l’alignement automatisé de la colonne de MERLIN qui atteint rapidement les conditions d’imagerie optimales.

La combinaison avec le logiciel ATLAS permet d’obtenir avec MERLIN une imagerie à haute résolution à champ de vision extrême, avec des tailles d’image pouvant aller jusqu’à 32k x 32k pixels, idéales pour examiner de grandes coupes de cerveaux, de reins, d’échantillons de nanopathologie et médico-légaux ou d’autres tissus. Combiné avec l’ultramicrotome 3View, MERLIN peut également être utilisé pour l’imagerie 3D à haute résolution de tissus et même d’organismes entiers comme la drosophile, le poisson zèbre ou les plantes.

Points forts

Nouvelle colonne GEMINI II et le système de détection complet ZEISS

Analyse d’image complète et caractérisation des échantillons biologiques
L’imagerie la plus rapide des grands champs de vision à une résolution FE-SEM
Imagerie simplifiée de grands échantillons tels que des cellules ou des coupes de tissus de cerveaux, de reins, en pathologie, en botanique et en médecine légale

Vitesse de collecte d’images avec des temps de transfert d’échantillons de moins de 60 secondes

Comparaison d’images sans modifier l’alignement de tous les matériaux biologiques non conducteurs
Atteignez rapidement les conditions optimales d’imagerie

ATLAS Imagerie Grand Champ

Obtenez des images jusqu’à 32k x 32k pixels, avec des temps d’attente allant de 100 nanosecondes à > 100 secondes
Créez de grands montages d’images en vous déplaçant automatiquement d’un carreau à l’autre d’une image en mosaïque, ce qui vous offre un champ de vision extrême
Réduction du nombre de carreaux, ce qui diminue les dommages liés au faisceau et augmente les performances de débit
Examinez des grandes coupes de cerveaux, de reins, d’échantillons de nanopathologie et médico-légaux ou d’autres tissus

Applications

Aussi polyvalent que vos applications

Apprenez-en plus sur les nanomatériaux, les échantillons de semiconducteurs, les minéraux, les aciers ou alliages – utilisez simplement la gamme d’options spécifiques à vos application

Utilisez l’option hybride MEB/AFM (microscopie à force atomique) et obtenez des informations sur vos échantillons de semiconducteurs et de nanomatériaux à une résolution atomique
Cartographiez de vastes zones des échantillons pour vérifier la conception des structures semiconductrices avec le module de cartographie de surface étendue ATLAS
Explorez les échantillons non conducteurs tels que les minéraux, les céramiques, le verre et les polymères sans compromis au niveau de la tension du faisceau, de la détection et de l’analyse grâce à la compensation de la charge par pression variable localisée
Déterminez facilement la topographie et la rugosité de la surface des dispositifs MEMS, des nanostructures, des empreintes pour les mesures de la dureté ou les marques de grattage dans les enquêtes médico-légales avec le module d’imagerie 3DSM en temps réel
Capturez les images d’échantillons magnétiques sans distorsion d’image grâce à la construction de la lentille GEMINI.
Ajoutez l’ultra-microtome 3View pour réaliser des reconstructions 3D de grands volumes de matière molle.

Détection EsB

Les performances des matériaux modernes, des nanocomposites, des polymères, des aciers à haute résistance et des structures semiconductrices sont hautement dépendantes des plus petits détails de leur composition. Le système complet de détection MERLIN avec détection des électrons rétrodiffusés avec sélection d’énergie (EsB) dans l’axe est idéalement adapté pour révéler ces détails de la composition. Le filtrage en énergie permet de différencier les changements dans le régime de faible perte des électrons rétrodiffusés, qui est sensible aux composés de matériaux et à leurs dérivés et phases. La conception exclusive du détecteur, symétrique et dans l’axe, permet d’éliminer presque totalement tout besoin de réalignement lorsque les paramètres de fonctionnement changent.

Les signaux provenant d’autres détecteurs, tels que le détecteur d’électrons secondaire in-lens, peuvent en outre être enregistrés et affichés en parallèle pour une caractérisation complète de l’échantillon.

Logiciels

ZEISS Atlas 5 – Maîtrisez l’imagerie Multi-échelle

Atlas 5 vous simplifie la vie: créez des images multi-échelles, multimodales avec un environnement logiciel qui met votre échantillon au centre du workflow de travail. Atlas 5 est une suite logicielle et matérielle qui étend les capacités de votre MEB ZEISS.

3D Surface Modelling – 3DSM

Votre MEB mesure et analyse n’importe quel échantillon en 2D; pour étudier la surface de l’échantillon en 3D, utilisez le module 3DSM. 3DSM, une application ZEISS vour fournit des information topographiques par la reconstruction d’un modèles 3D complet de la surface à partir des signaux du détecteur AsB de votre MEB.
